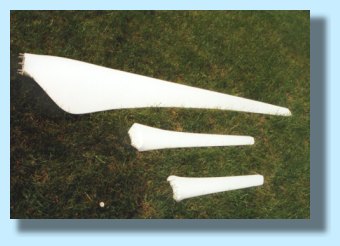

Die Rotorblätter werden für Kunden gefertigt, die eigene Kleinwindkraftanlagen herstellen.
Sie werden im Handlaminierverfahren aus glasfaserverstärktem Kunststoff (GFK) hergestellt. Um eine hohe Steifigkeit zu erzielen, sind Rotorblätter in Sandwichbauweise aus mehreren Lagen gefertigt.
Besonderer Wert wurde auf die Geometrie des Blattes, speziell der Blattspitze gelegt, um im Betrieb ein leises Laufgeräusch zu erzielen.
| Typ | 0,16/7 r | 0,58/ 5 l | 0,60/10 r | 0,63/ 5 l | 0,87 / 5 l | 1,10/6,5 l |
| Rotordurchmesser | 0,32 m | 1,15 m | 1,2 m | 1,25 m | 1,75 m | 2,20 m |
| überstrichene Fläche | 0,08 m² | 1,03 m² | 1,13 m² | 1,23 m² | 2,41 m² | 3,80 m² |
| Leistung bei 10 m/s | 10 W | 120 W | 180 W | 200 W | 500 W | 1 kW |
| Nenndrehzahl U/min | 2230 | 825 | 1590 | 760 | 550 | 600 |
| Schnelllaufzahl | 7 | 5 | 10 | 5 | 5 | 6,5 |
| Profil | NACA 4412 | CLARK Y | NACA 4412 | CLARK Y | ||
| Drehrichtung (aus Windrichtung gesehen) | im Uhrzeiger- sinn | entgegen Uhrzeiger- sinn | im Uhrzeiger- sinn | entgegen Uhrzeigersinn | ||
| Leistungsbegrenzung | stall | |||||
| Nabenanschluss | 3- Blatt, komplett | Kreissegment | linear | Kreissegment | ||
| Befestigung | direkt auf Welle | 2 Bohrungen Ø 8 mm | 2 Bohrungen Ø 6 mm | 2 Bohrungen Ø 8 mm | 3 Bohrungen Ø 8 mm | |
| Deckschicht | Gelcoat, weiß | |||||
| Laminat/Gewebe | Glasfaser | Glas-/ Kohlefaser | ||||
| Artikelnummer | RB16/ 7 r | RB 58 / 5 l | RB 60/10 r | RB 63 / 5 l | RB 87 / 5 l | RB110 / 6,5 l |
| Preis pro Blatt € | 110,00 | 88,00 | 88,00 | 110,00 | 138,00 | 165,00 |
| Typ | 1,15/7 r | 1,18/ 5 l | 1,28/ 8 r Wi | 1,5 / 6 l Wi | 1,75 / 7 l | 2,03 / 5 r |
| Rotordurchmesser | 2,30 m | 2,35 m | 2,55 m | 3,00 m | 3,5 m | 5,15 m |
| überstrichene Fläche | 4,15 m² | 4,34 m² | 5,11 m² | 7,07 m² | 9,62 m² | 12,94 m² |
| Leistung b. 10 m/s | 1,2 kW | 1,3 kW | 1,4 kW | 2 kW | 3 kW | 3,5 kW |
| Nenndrehzahl U/min | 580 | 400 | 580 | 380 | 380 | 250 |
| Schnelllaufzahl | 7 | 5 | 8 | 6 | 7 | 5 |
| Profil | NACA 4412 | |||||
| Drehrichtung(aus Windrichtung gesehen) | im Uhrzeigersinn | entgegen Uhrzeigersinn | im Uhrzeigersinn | entgegen Uhrzeigersinn | im Uhrzeigersinn | |
| Leistungsbegrenzung | stall | pitch | stall | stall | stall | stall |
| Nabenanschluss | Kreissegment | rund, Ø 70 mm | Kreissegment | |||
| Befestigung | Je 2 Bohrungen Ø 8 und Ø 10 mm | 8 Gewinde- bolzen M 6 LK 53,5 mm | Je 2 Bohrungen Ø 8 und Ø 10 mm | 5 Bohrungen Ø 8 mm | ||
| Deckschicht | Gelcoat, weiß | |||||
| Laminat / Gewebe | Glas-/ Kohlefaser | |||||
| Artikelnummer | RB 115/ 7 r | RB 118/ 5 l | RB 128/8r Wi | RB 150/ 6 l Wi | RB 175/ 7 l | RB 203/ 5 r |
| Preis pro Blatt € | 182,00 | 220,00 | 192,00 | 285,00 | 310,00 | 575,00 |
- RB 016/ 7 r
Durchmesser 2 bis 6 mm ( nach Kundenwunsch )
- RB 60/ 10 r
- RB 58/ 5 l
- RB 63/ 5 l
- RB 87/ 5 l
- RB 115/ 7 r
kompatibel mit Whisper H 80 und Maja 1000, gegenüber H 80 breitere Blattform, geringerer Durchmesser bei gleicher Leistung, leichterer Anlauf, Abbremsen der Anlagen möglich, Blatt ist mit Turbulatoren für leisen Lauf ausgerüstet
- RB 118/ 5 l
- RB 128/ 8 r Wi
identische Blattform wie RB 115/7 r, jedoch verlängertes Blatt mit hochgebogener Blattspitze ( Winglet ), speziell geeignet für Schwachwindgebiete
- RB 150/ 6 l Wi
identische Blattform wie PB 175/ 7 l, jedoch verkürzt und Blattspitze als Winglet ausgeführt, Profil mit Turbulatoren
